Cara Membaca Plat Kapasitas Forklift: Panduan Lengkap Beserta Contohnya

Jawaban Cepat

Pelat kapasitas forklift memberi tahu Anda hal tersebut beban aman maksimum truk dapat mengangkut dalam kondisi tertentu. Tiga angka yang paling penting adalah: (1) kapasitas terukur dalam lbs atau kg, (2) pusat beban dalam inci atau mm - jarak dari permukaan garpu ke pusat gravitasi beban, dan (3) ketinggian angkat maksimum . Ketiganya bekerja sama. Ubah salah satu dari mereka dan kapasitas terukur juga berubah. Forklift seberat 5.000 pon tidak selalu mengangkat 5.000 pon - bacalah setiap baris pelat sebelum Anda memuat.

24 inci

Pusat beban stdanar

Kapasitas terukur terbanyak dihitung pada pusat beban 24 inci (600 mm).

30-50%

Penurunan kapasitas

Pengurangan kapasitas yang umum ketika mengangkat pada ketinggian penuh vs. permukaan tanah

29 CFR

1910.178(a)(6)

Peraturan OSHA mewajibkan pelat data yang dapat dibaca pada setiap forklift setiap saat

Kematian per tahun (AS)

Kematian forklift tahunan – kelebihan beban dan terguling adalah penyebab utama

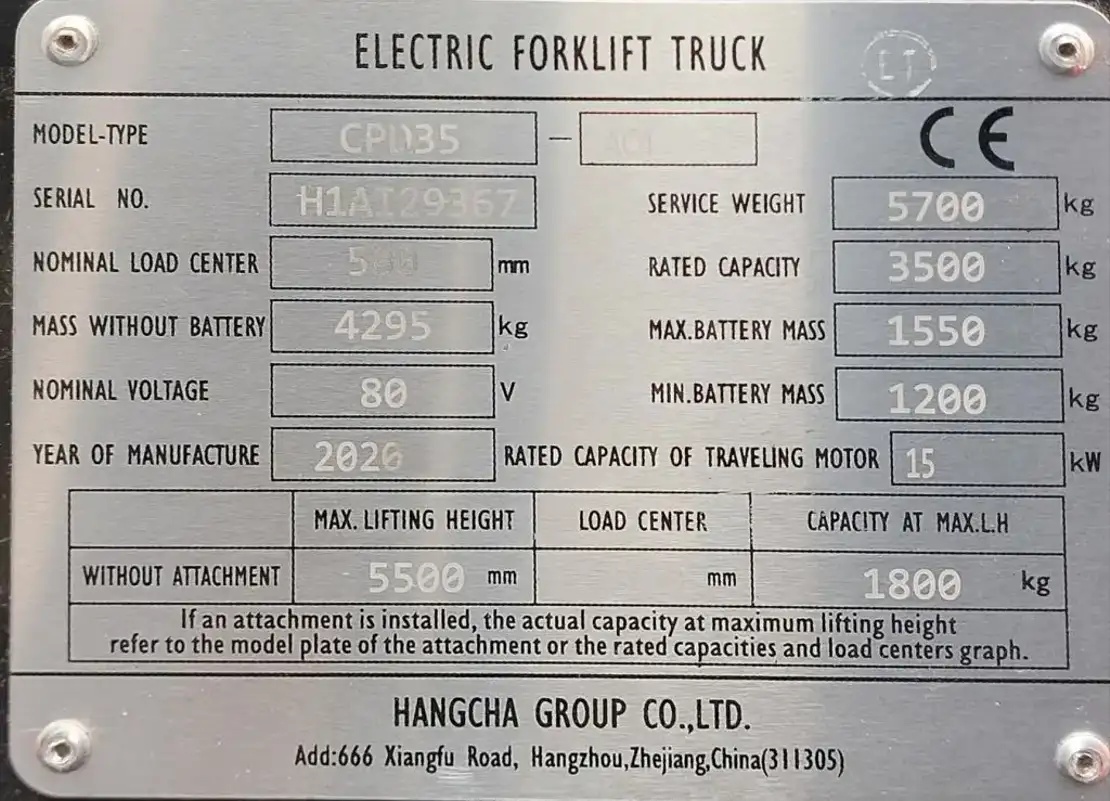

1. Apa itu Pelat Kapasitas Forklift?

Pelat kapasitas - juga disebut pelat data, pelat nama, atau pelat beban - adalah label logam yang dipasang secara permanen pada setiap forklift, biasanya di dasbor atau tiang depan tegak sehingga operator dapat melihatnya dari tempat duduk. Ini bukan sebuah saran. Di bawah OSHA 29 CFR 1910.178(a)(6) , setiap forklift harus memiliki papan nama yang tahan lama dan tahan korosi sehingga dapat dibaca setiap saat. Mengoperasikan forklift dengan pelat yang hilang, rusak, atau tidak terbaca merupakan pelanggaran OSHA.

Pelat dipasang oleh pabrikan dan diverifikasi oleh laboratorium pengujian yang diakui secara nasional (NRTL) seperti UL atau FM. Per ANSI/ITSDF B56.1 , kapasitas yang tercantum adalah hasil uji meja miring secara fisik atau perhitungan teknis yang mencakup batasan stabilitas terburuk truk. Ini bukan perkiraan - ini adalah batas yang teruji dan tersertifikasi.

Aturan operasi: Jangan pernah mengoperasikan forklift jika pelat kapasitasnya hilang, tidak terbaca, atau belum diperbarui untuk mencerminkan pemasangan atau modifikasi. Hubungi dealer Anda atau teknisi ahli untuk mendapatkan pelat pengganti sebelum truk dapat digunakan kembali.

2. Setiap Bidang di Piring - dan Apa Arti Sebenarnya

Pelat kapasitas sedikit berbeda menurut pabrikan dan jenis truk, namun OSHA dan ANSI mengamanatkan serangkaian bidang inti yang harus selalu muncul. Berikut setiap bidangnya, apa artinya, dan mengapa itu penting:

    Pelat Kapasitas Sampel - Forklift Penyeimbang Listrik
      JENIS TRUK
      E
      MODEL
      FB25X
      KAPASITAS TERTINGKAT
      5.511 pon / 2.500 kg
      PUSAT BEBAN
      24 IN / 600 MM
      TINGGI ANGKAT MAKSIMUM
      130 IN / 3,300 MM
      BERAT TRUK
      9,260 pon / 4,200 kg
      BERAT BATERAI (MIN/MAX)
      1.540 / 1.760 pon
      JENIS TIANG
      3 TAHAP / ANGKAT GRATIS PENUH
      LAMPIRAN
      PERGITUERAN SAMPING
      KAPASITAS DENGAN LAMPIRAN
      4.850 pon / 2.200 kg

Bidang	Apa yang Dikatakannya kepada Anda	Kesalahan Umum
Penunjukan jenis truk misalnya E, G, LP, DS, MANTAN	Peringkat sumber listrik dan area berbahaya. E = listrik; G = bensin; LP = propana cair; DS = solar; EX = nilai tahan ledakan	Dengan asumsi truk listrik mana pun aman di area berbahaya yang diklasifikasikan - hanya truk dengan peringkat EX yang disetujui
Kapasitas terukur	Beban maksimum yang dapat diangkat truk dengan aman - namun hanya pada pusat beban dan ketinggian angkat yang ditentukan. Ini bukanlah batas tertinggi yang tidak bergantung pada kondisi tersebut	Memperlakukan kapasitas terukur sebagai angka tetap tanpa memandang posisi beban atau ketinggian
Pusat beban	Jarak horizontal dari muka depan garpu ke pusat gravitasi beban. Standarnya adalah 24 inci (600 mm). Kapasitas terukur hanya berlaku pada jarak yang tepat ini	Tidak memperhitungkan beban yang lebih lebar dari 48 inci - pusat gravitasinya melebihi 24 inci, sehingga mengurangi kapasitas efektif
Ketinggian angkat maksimum	Ketinggian dimana kapasitas yang dinyatakan berlaku. Ketika ketinggian angkat meningkat, kapasitas sisa menurun - grafik kapasitas sisa terpisah pada tiang menunjukkan hubungan ini	Dengan asumsi kapasitas tetapan penuh masih berlaku ketika mengangkat hingga 4m di gudang dengan rak tinggi
Berat truk (berat servis)	Berat truk itu sendiri, termasuk baterai untuk model listrik. Penting untuk perhitungan beban lantai dan perencanaan kapasitas elevator	Lupa bahwa forklift yang dimuat di lift = berat muatan truk. Berat gabungan dapat melebihi peringkat elevator
Berat baterai (min/maks)	Hanya truk listrik. Fungsi penyeimbang sebagian dilakukan oleh baterai - jika baterai yang lebih ringan dipasang, kapasitas terukur menjadi tidak valid dan harus dihitung ulang	Bertukar ke baterai yang lebih kecil/ringan tanpa memperbarui pelat kapasitas
Jenis tiang	Pengangkatan bebas 2 tahap, 3 tahap, 4 tahap, atau penuh. Menentukan cara truk mengangkat dan pada ketinggian berapa jarak pandang dibatasi. Kapasitas pada ketinggian penuh bergantung pada jenis tiang	Mengganti tiang tanpa melakukan sertifikasi ulang pelat kapasitas
Lampiran (jika terpasang)	Perlengkapan apa pun yang bukan dari pabrik (pemindah samping, penjepit, pengendali drum) menambah bobot dan menggeser pusat beban ke depan, sehingga mengurangi kapasitas. Baris kedua pada pelat menunjukkan kapasitas yang direvisi dengan alat tambahan terpasang	Menggunakan kapasitas tetapan dasar saat attachment dipasang - garis kapasitas attachment yang lebih rendah berlaku
tanda persetujuan NRTL	Konfirmasi bahwa laboratorium pengujian yang diakui secara nasional (UL, FM, CSA) telah memverifikasi spesifikasinya. Diwajibkan oleh OSHA 29 CFR 1910.178(a)(3)	Menerima pelat pengganti dari sumber yang tidak bersertifikat

3. Pusat Beban: Tidakmor yang Paling Disalahpahami di Pelat

Pusat beban adalah konsep yang paling disalahpahami dalam pengoperasian forklift. Kapasitas terukur pada pelat mengasumsikan pusat gravitasi beban berada tepat pada jarak pusat beban yang ditentukan dari permukaan garpu - biasanya 24 inci (600 mm). Ini setara dengan palet standar sedalam 48 inci dengan bobot yang merata.

Pindahkan pusat muatan lebih jauh - karena muatan lebih dalam, lebih berat di satu sisi, atau karena alat tambahan mendorong muatan ke depan - dan truk menjadi kurang stabil. Kapasitas aman efektif turun. Tidakmor platnya tidak berubah. Margin keamanan Anda bisa.

Bagaimana Pusat Beban Mempengaruhi Kapasitas Aktual

Hubungannya kira-kira proporsional. Gunakan rumus ini untuk memperkirakan kapasitas yang disesuaikan ketika pusat beban Anda berbeda dari nilai pelat:

    Rumus Penyesuaian Kapasitas
    Kapasitas yang Disesuaikan = Kapasitas Terukur x (Pusat Beban Terukur / Pusat Beban Aktual)
         Contoh:        Truk seberat 5.000 pon dengan rating 24 di pusat muatan.
    Beban Anda memiliki pusat gravitasi pada 36 inci dari permukaan garpu.
    Kapasitas Disesuaikan = 5.000 x (24/36) =         3.333 pon
    Anda telah kehilangan 33% dari kapasitas terukur Anda - tanpa menyentuh pelat.

Pusat Beban Sebenarnya	Truk seberat 5.000 pon (dengan ukuran 24 inci)	Kapasitas Tersisa	Skenario Khas
24 inci (600 mm)	5.000 pon	100%	Standar palet 48 x 40, muatan merata
30 inci (762 mm)	4.000 pon	80%	Palet dalam 60 inci atau beban berat di depan
36 inci (914 mm)	3.333 pon	67%	Beban sedalam 72 inci atau penambahan jangkauan
48 inci (1.219 mm)	2.500 pon	50%	Beban 96 inci atau klem drum besar diperpanjang

Mitos penyeimbang: Beberapa operator percaya bahwa menambah bobot pada bagian belakang forklift akan meningkatkan kapasitas angkatnya. Tidak. Menambahkan penyeimbang akan mengubah pusat gravitasi dan karakteristik penanganan truk - hal ini tidak mengubah kapasitas terukur yang disertifikasi pada pelat, dan hal ini menciptakan risiko terjungkal baru ke arah yang berbeda. Jangan pernah memodifikasi ukuran penyeimbang tanpa persetujuan tertulis dari pabrikan dan pelat baru.

4. Tinggi Angkat dan Kapasitas Residu

Kapasitas terukur pada pelat berlaku pada ketinggian pengangkatan tertentu - biasanya di permukaan tanah atau ketinggian gerak rendah. Saat tiang memanjang ke atas, terjadi dua hal yang mengurangi kapasitas aman: pusat gravitasi truk meningkat, dan daya ungkit ke depan pada gandar depan meningkat. Ini disebut kapasitas sisa - kapasitas aktual yang dapat digunakan pada ketinggian tertentu.

Kapasitas sisa ditunjukkan pada a bagan terpisah dipasang di tiang , bukan pada pelat kapasitas. Di gudang dengan rak tinggi – kondisi paling umum dimana hal ini penting – operator yang hanya membaca pelat kapasitas dan mengabaikan grafik sisa, beroperasi secara buta pada saat-saat paling berbahaya.

Kapasitas Sisa - Forklift 5.000 lb (Ilustratif)

Darat (perjalanan)

5.000 pon - 100%

6 kaki (1,8 m)

4.400 pon - 88%

10 kaki (3 m)

3.900 pon - 78%

15 kaki (4,6 m)

3.200 pon - 64%

20 kaki (6,1 m)

2.600 pon - 52%

Catatan: Nilai bersifat ilustratif. Selalu mengacu pada bagan kapasitas sisa spesifik yang dipasang di tiang truk Anda. Figur sebenarnya bervariasi menurut model, jenis tiang, dan perlengkapannya.

Implikasi praktisnya: forklift dengan bobot 5.000 pon yang menempatkan palet pada rak setinggi 20 kaki hanya dapat dengan aman menangani 2.500-2.800 pon pada ketinggian tersebut. Jika beban Anda berbobot 4.000 pon dan Anda menumpuknya pada ketinggian 20 kaki, Anda selalu beroperasi di luar batas aman - dan pelat kapasitas memberi Anda angka yang tepat. Anda hanya tidak membaca grafik tiang juga.

5. Lampiran: Saat Pelat Berubah

Perlengkapan non-pabrik apa pun yang dipasang pada forklift - pemindah sisi, rotator, penjepit, pengendali drum, tarik-dorong, tunggal-ganda - mempunyai dua efek pada kapasitas tetapan:

Kemelekatan itu sendiri memiliki bobot sesuatu - biasanya 200 hingga 1.000 lb tergantung jenisnya. Hal ini dianggap sebagai beban yang sudah diangkut oleh truk, sehingga mengurangi jumlah yang tersisa untuk palet sebenarnya
Lampiran menggerakkan pusat beban ke depan - menambahkan jangkauan mekanis akan menggeser pusat gravitasi beban lebih jauh dari gandar depan, sehingga mengurangi stabilitas dan kapasitas efektif

Di bawah OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , setiap lampiran memerlukan persetujuan tertulis dari pabrikan sebelum pemasangan. Setelah disetujui, pelat kapasitas harus diperbarui untuk menunjukkan gabungan berat truk dan alat tambahan, serta kapasitas yang direvisi pada ketinggian maksimum dengan alat tambahan terpasang.

Jenis Lampiran	Berat Khas	Dampak Kapasitas Khas	Pembaruan Pelat Diperlukan
Pemindah samping	200-350 pon	-300 hingga -500 lb pada kapasitas terukur	Ya
Penjepit berputar	500-900 pon	-800 hingga -1.500 pon	Ya
Single-double (penyebar garpu)	300-500 pon	-500 hingga -1.000 lb (ditambah penggantian pusat beban)	Ya
Pengendali drum	150-400 pon	-300 hingga -600 pon	Ya
Garpu yang diperpanjang (melampaui panjang pabrik)	Bervariasi	Signifikan - pusat beban bergeser secara proporsional terhadap ekstensi garpu	Ya

Lampiran memiliki pelat datanya sendiri. Sesuai OSHA dan ANSI, setiap alat tambahan harus memiliki pelat datanya sendiri yang menunjukkan berat alat tambahan, kapasitas maksimum kombinasi truk dan alat tambahan, dan peringatan untuk melihat pelat truk untuk mengetahui kapasitas pengoperasian sebenarnya. Jika kapasitas yang tertera pada pelat tambahan lebih tinggi dari yang ditunjukkan pada pelat truk yang direvisi, maka angka yang lebih rendahlah yang selalu berlaku.

6. Penunjukan Jenis Truk: Penjelasan Kode Surat

Penunjukan jenis truk pada pelat kapasitas bukan sekadar pengidentifikasi bahan bakar. Ini adalah klasifikasi keselamatan yang ditentukan oleh OSHA dan ANSI yang menentukan di mana truk diizinkan secara hukum untuk beroperasi berdasarkan bahaya lingkungan.

Kode	Sumber Daya	Peringkat Area Berbahaya	Penggunaan Khas
E	Listrik	Area umum (tidak rahasia).	Gudang standar, penyimpanan barang jadi
ES	Listrik	Area di mana uap yang mudah terbakar mungkin terdapat dalam jumlah kecil	Fasilitas dengan penggunaan pelarut sesekali
EE	Listrik	Area dengan risiko uap atau debu sedang yang mudah terbakar	Penanganan biji-bijian, penyimpanan bahan kimia tertentu
EX	Listrik	Lokasi berbahaya yang diklasifikasikan (NEC Kelas I/II Div. 1)	Area API farmasi, penyimpanan pelarut, fasilitas pengecatan
G	Bensin	Umum (area luar ruangan atau berventilasi baik)	Tempat penebangan kayu, konstruksi luar ruangan, dermaga pemuatan
LP/LPS	Propana cair	LP = umum; LPS = beberapa perlindungan kawasan rahasia	Distribusi makanan, dermaga pemuatan cold storage, halaman luar ruangan
D / DS / DY	solar	D = umum; DS / DY = pengamanan tambahan	Operasi luar ruangan yang berat, pelabuhan, lokasi konstruksi

7. Kapan Pelat Harus Diperbarui

Pelat kapasitas adalah dokumen hidup. Setiap perubahan pada truk yang memengaruhi kapasitas, distribusi bobot, atau pengoperasian yang aman memerlukan pembaruan pelat - dan persetujuan tertulis dari pabrikan sebelum perubahan tersebut dilakukan. Ini bukan opsional di bawah OSHA atau ANSI.

Perubahan	Pembaruan Pelat Diperlukan	Diperlukan Persetujuan Pabrikan
Menambahkan attachment non-pabrik (shifter samping, penjepit, dll.)	Ya	Ya - written approval required first
Mengganti baterai dengan bobot yang berbeda	Ya	Ya if outside min/max range on plate
Mengganti tiang dengan tipe atau tinggi yang berbeda	Ya	Ya
Memperpanjang atau memanjangkan garpu	Ya	Ya
Memodifikasi penyeimbang	Ya	Ya - and rarely granted
Perawatan rutin (oli, filter, ban dengan spesifikasi yang sama)	No	No

Jika pabrikan asli gulung tikar atau tidak responsif, OSHA mengizinkan a Insinyur Profesional Terdaftar yang Berkualitas untuk melakukan analisis keselamatan dan menyetujui modifikasi secara tertulis. Pelat tersebut masih harus diperbarui sebelum truk kembali beroperasi.

8. Apa yang Harus Dilakukan Jika Pelat Hilang atau Tidak Dapat Dibaca

Forklift tanpa pelat kapasitas yang dapat dibaca harus segera dihentikan penggunaannya. Ini bukan keputusan pengadilan - ini adalah persyaratan OSHA langsung berdasarkan 29 CFR 1910.178(a)(6).

Langkah-langkah yang harus diikuti:

Tandai truknya - lampirkan pemberitahuan lockout/tagout yang mencegah pengoperasian sampai pelat diganti
Temukan model dan nomor seri - biasanya dicap pada rangka dekat dudukan pelindung atas atau di bawah kap mesin. Anda memerlukan ini untuk memesan penggantinya
Hubungi produsen atau dealer resmi - berikan model, nomor seri, dan lampiran apa pun yang diketahui. Sebagian besar produsen dapat mengeluarkan pelat pengganti bersertifikat dalam beberapa hari kerja
Jika pabrikan sudah tidak beroperasi lagi - hubungi Insinyur Profesional Terdaftar yang Berkualifikasi untuk menilai truk dan mengeluarkan pelat pengganti bersertifikat. Jangan mencoba membuat ulang pelat dari memori atau catatan lama tanpa persetujuan teknis
Periksa pelat baru untuk kelengkapannya - verifikasi bahwa itu mencakup semua bidang yang diwajibkan oleh OSHA dan ANSI, dan mencerminkan lampiran apa pun yang saat ini diinstal

Pengingat pemeriksaan sebelum shift: OSHA mewajibkan pemeriksaan pra-shift pada setiap forklift sebelum setiap shift. Keterbacaan pelat adalah bagian dari pemeriksaan itu. Jika pelat memudar, tergores, atau sebagian tertutup, dokumentasikan dan mulai penggantian - jangan menunggu hingga pemeriksaan gagal total.

9. Referensi Cepat Operator: Membaca Pelat dalam 60 Detik

Sebelum setiap giliran kerja, operator harus melakukan urutan berikut:

Apakah pelatnya ada dan dapat terbaca sepenuhnya? Jika tidak - tandai truknya, jangan operasikan.

Apa sebutan jenis truk? Pastikan itu cocok dengan area tempat Anda akan beroperasi.

Berapa kapasitas terukurnya dan pada pusat beban apa? Tulis atau ingat nomornya. Palet standar 48 inci = pusat beban 24 inci. Beban yang lebih lebar atau lebih panjang = pusat beban keluar, kapasitas turun.

Apakah lampiran sudah terpasang? Jika ya, gunakan angka kapasitas yang lebih rendah pada garis pemasangan pelat – bukan kapasitas terukur dasar.

Apakah Anda akan mengangkat di atas 10 kaki? Jika ya, cari dan baca tabel kapasitas sisa pada tiang sebelum memuat.

Apakah beban yang akan Anda pilih sesuai dengan kondisi ini? Jika persyaratan berat beban, kedalaman, atau tinggi melebihi apa yang diizinkan oleh pelat dan tiang tiang - jangan diangkat. Lanjutkan ke supervisor.

Pertanyaan yang Sering Diajukan

Apa yang terjadi jika saya melebihi kapasitas terukur?

Melebihi kapasitas tetapan akan mengganggu kestabilan truk dengan menggeser pusat gravitasi gabungan ke depan gandar depan - titik kritis. Jika hal ini terjadi, roda depan bertindak sebagai titik tumpu dan truk akan terjungkal ke depan, sehingga menghancurkan apa pun yang ada di depannya termasuk operator. Tip-over adalah penyebab utama kematian forklift yang serius. Bahkan beban yang sedikit melebihi kapasitas meningkatkan risiko terjungkal karena margin stabilitas berkurang sebelum faktor dinamis apa pun (belokan, pengereman, lantai tidak rata) ditambahkan.

Bisakah saya meningkatkan kapasitas dengan menambahkan penyeimbang?

Tidak. Penambahan beban penyeimbang akan mengubah penanganan dan pusat gravitasi truk, namun tidak meningkatkan kapasitas tetapan bersertifikatnya. Baik OSHA maupun ANSI melarang modifikasi tindakan penyeimbang tanpa persetujuan tertulis dari pabrikan - dan pabrikan jarang memberikan persetujuan ini karena perubahan tersebut menciptakan risiko ketidakstabilan baru di arah lain. Kapasitas terukur pada pelat tidak bertambah terlepas dari apa yang ditambahkan ke bagian belakang truk.

Apakah kapasitas terukur dalam kilogram atau pon?

Kebanyakan pelat di AS menunjukkan keduanya. Banyak pabrikan internasional (termasuk Hangcha) menilai peralatan dalam kilogram sebagai satuan utama dan pound sebagai angka sekunder. Selalu konfirmasikan unit mana yang berlaku sebelum menggunakan nomor tersebut. Kesalahan yang umum terjadi adalah membaca pelat kapasitas metrik (misalnya 2.500 kg = 5.511 lb) dan menganggap 2.500 sebagai angka pon - hal ini akan mengakibatkan truk kurang dimanfaatkan. Sebaliknya, jika angka satuan pon dinyatakan dalam satuan kilogram, hal ini berarti kelebihan beban yang sangat besar.

Apakah forklift bekas memerlukan pelat kapasitas baru?

Pelat asli tetap berlaku asalkan dapat terbaca dan secara akurat mencerminkan konfigurasi truk saat ini. Saat membeli forklift bekas, segera periksa pelatnya dan verifikasi apakah cocok dengan truk sebenarnya - model yang benar, semua perlengkapan yang dipasang, dan kisaran berat baterai untuk model listrik. Jika pemilik sebelumnya menambahkan lampiran tanpa memperbarui pelat, itu merupakan pelanggaran kepatuhan saat ini yang harus diperbaiki sebelum truk mulai beroperasi di fasilitas Anda.

Apa perbedaan antara pelat kapasitas dan grafik kapasitas sisa?

Pelat kapasitas menunjukkan kapasitas terukur maksimum pada pusat beban yang ditentukan dan ketinggian pengangkatan dasar. Bagan kapasitas sisa - dipasang secara terpisah pada tiang - menunjukkan bagaimana kapasitas tersebut berubah seiring bertambahnya ketinggian angkat. Keduanya harus dibaca bersamaan untuk pengoperasian apa pun di atas ketinggian gerak rendah. Pelat kapasitas saja tidak cukup untuk pengoperasian rak tinggi.
